Reaktoren und Syntheseanlagen für die Durchflussfotochemie

Leistungsstarke Bestrahlung für Ihren Prozess

Für alle unsere Reaktoren verwenden wir Hochleistungs-LED-Arrays, die von uns entwickelt und an die Reaktorarchitektur angepasst wurden, sowie an den fotochemischen Prozess hinsichtlich Leistung und Wellenlänge. Wir verwenden kommerziell erhältliche Emitter mit Emissionswellenlängen zwischen 365 nm und 700 nm bei einer elektrischen Leistung von bis zu 3 W pro Emitter.

Fallfilm-Mikroreaktor für schnelle Fotoreaktionen mit einer Bestrahlungszeit von unter 30 Sekunden

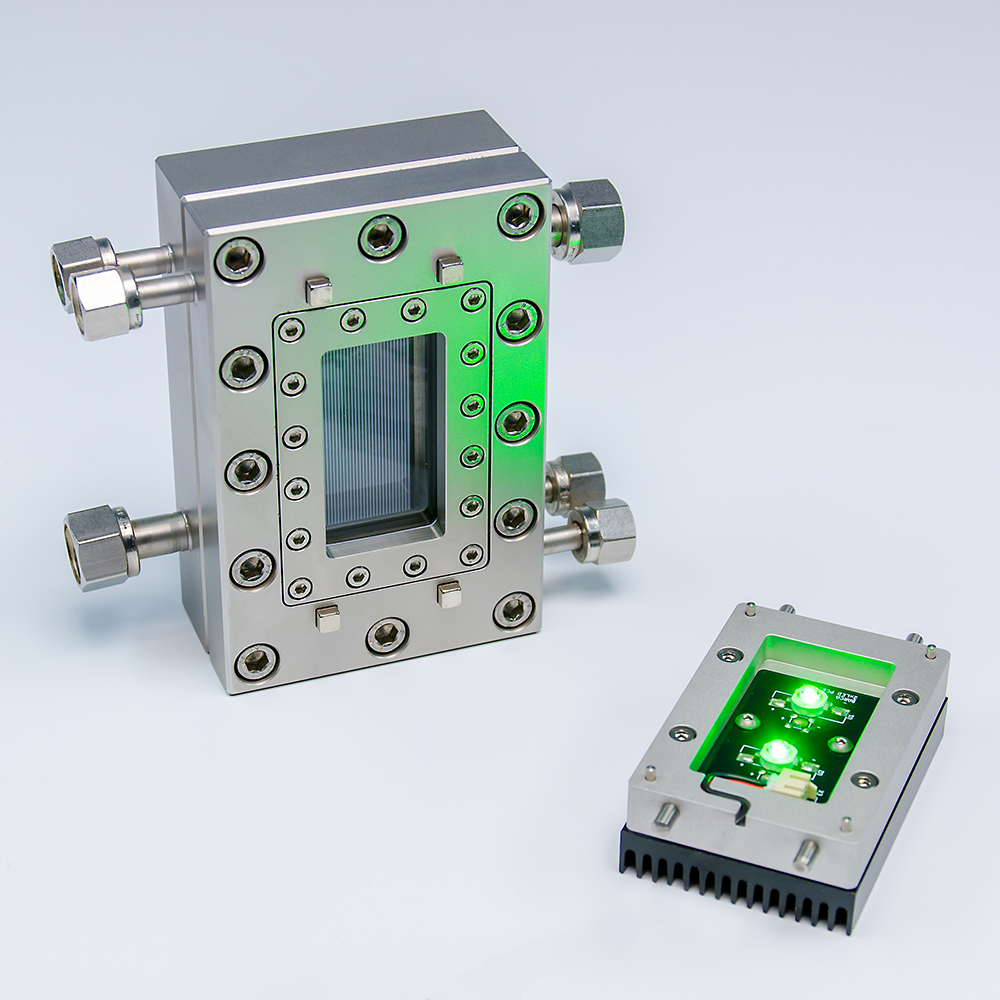

Fallfilm-Mikroreaktor FFMR-STANDARD
© Fraunhofer IMM
Fallfilm-Mikroreaktor FFMR-STANDARD
Laborreaktor FFMR-STANDARD
  • Flussrate Flüssigkeit: 0,1 – 1 ml min-1
  • Flussrate Gas: 10 – 500 ml min-1
  • Temperaturmanagement über integrierten Wärmetauscher: -30 °C bis +160 °C
  • Max. Druck bei Raumtemperatur: 8 bar
  • Mikrokanaldimensionen: 300 µm breit, 100 µm tief (64 Kanäle); 600 µm breit, 200 µm tief (32 Kanäle); 1200 µm breit, 400 µm tief (16 Kanäle).

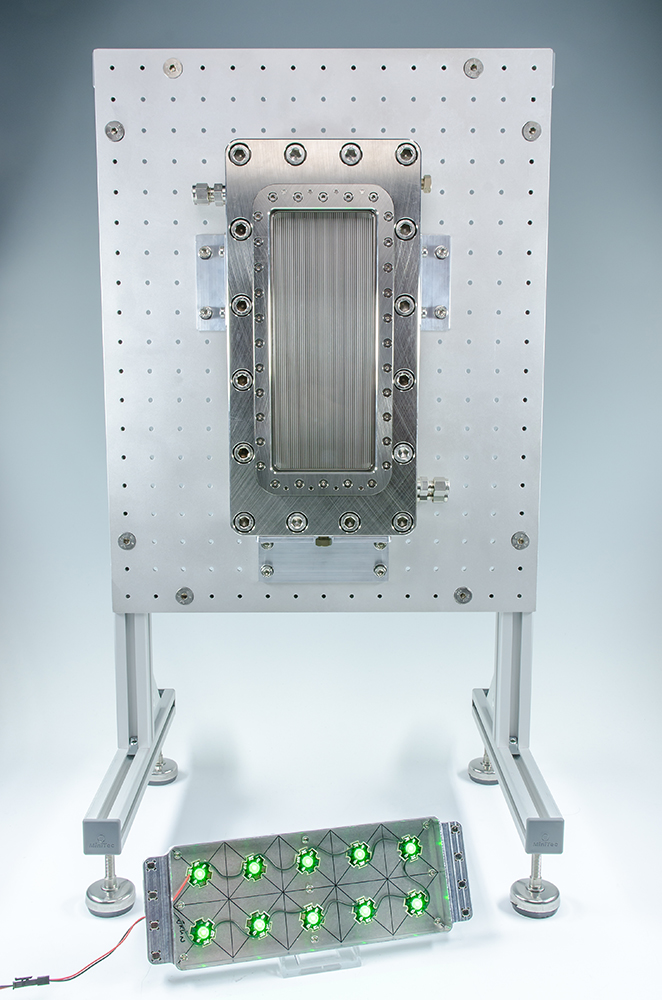

Fallfilm-Mikroreaktor FFMR-LARGE
© Fraunhofer IMM
Fallfilm-Mikroreaktor FFMR-LARGE

10-fach skalierter Laborreaktor FFMR-LARGE

  • Flussrate Flüssigkeit: 1 – 10 ml min-1
  • Flussrate Gas: 10 – 1000 ml min-1
  • Temperaturmanagement über integrierten Wärmetauscher: -30 °C bis +140 °C
  • Max. Druck bei Raumtemperatur: 4 bar
  • Mikrokanaldimensionen: 600 µm breit, 150 µm tief (100 Kanäle); 1200 µm breit, 400 µm tief (50 Kanäle).

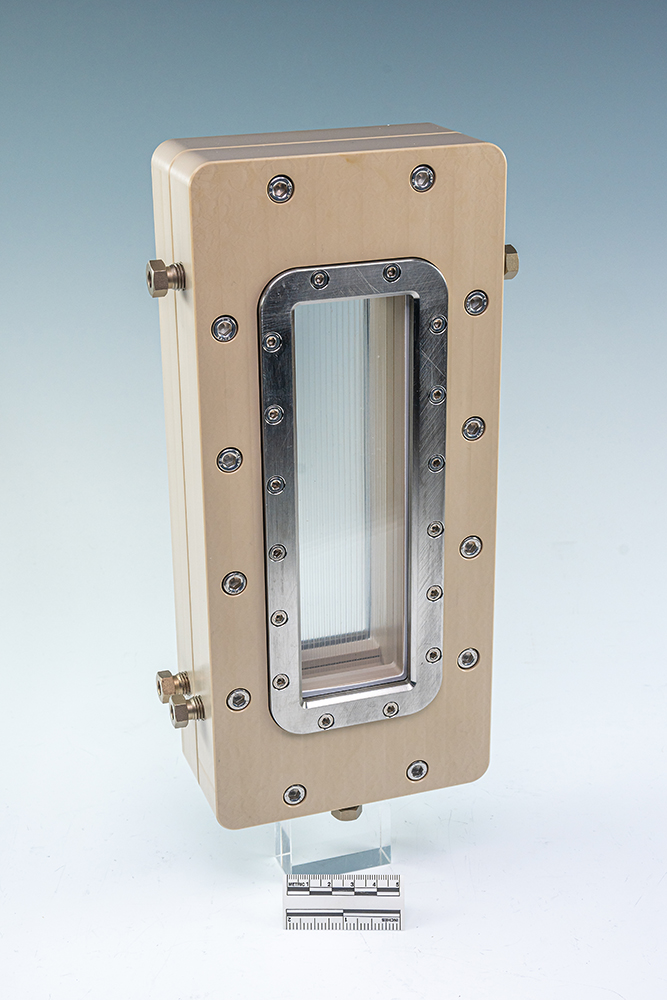

Fallfilm-Mikroreaktor FFMR-FOIL (Projekt Illuminate)
© Fraunhofer IMM

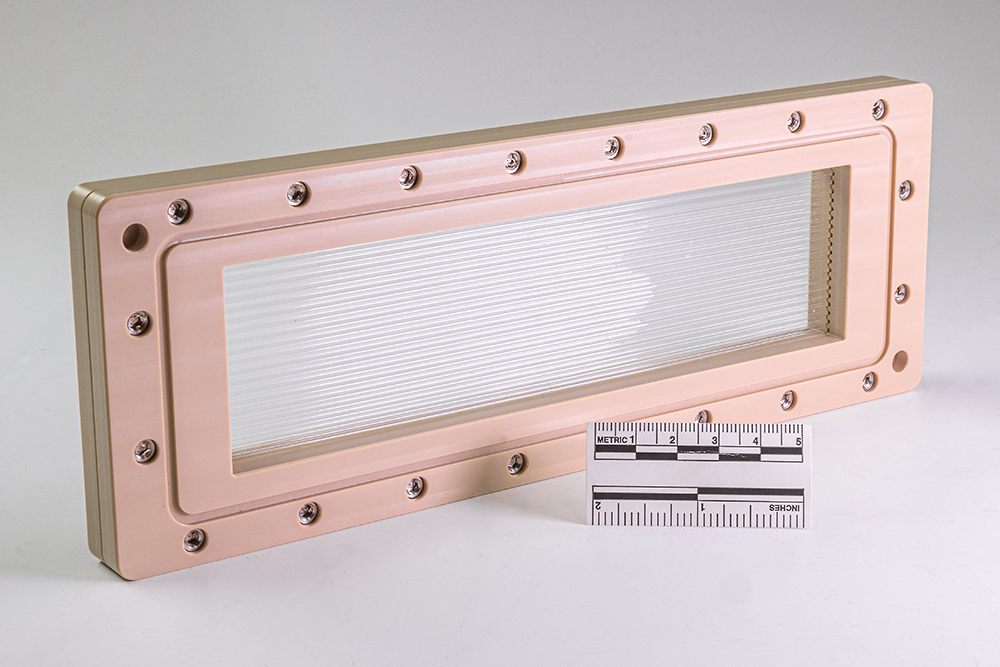

Fallfilm-Mikroreaktor FFMR-FOIL (Projekt Illuminate)
© Fraunhofer IMM
Fallfilm-Mikroreaktor FFMR-FOIL (Projekt Illuminate)

Laborreaktor FFMR-Foil

  • Mikrostrukturierte Polypropylenfolie zur Flüssigkeitsdünnfilmbildung
  • Folie durch Plasmatechnologie und Nasschemie mit Katalysatoren beschichtbar
  • Hohe Transparenz ideal für photokatalysierte Prozesse
  • Beidseitig bestrahlbar
  • Flussrate Flüssigkeit: 1 – 10 mL min-1
  • Flussrate Gas: 10 – 100 mL min-1
  • Mikrokanaldimensionen: 600 µm breit, 300 µm tief (20 Kanäle).

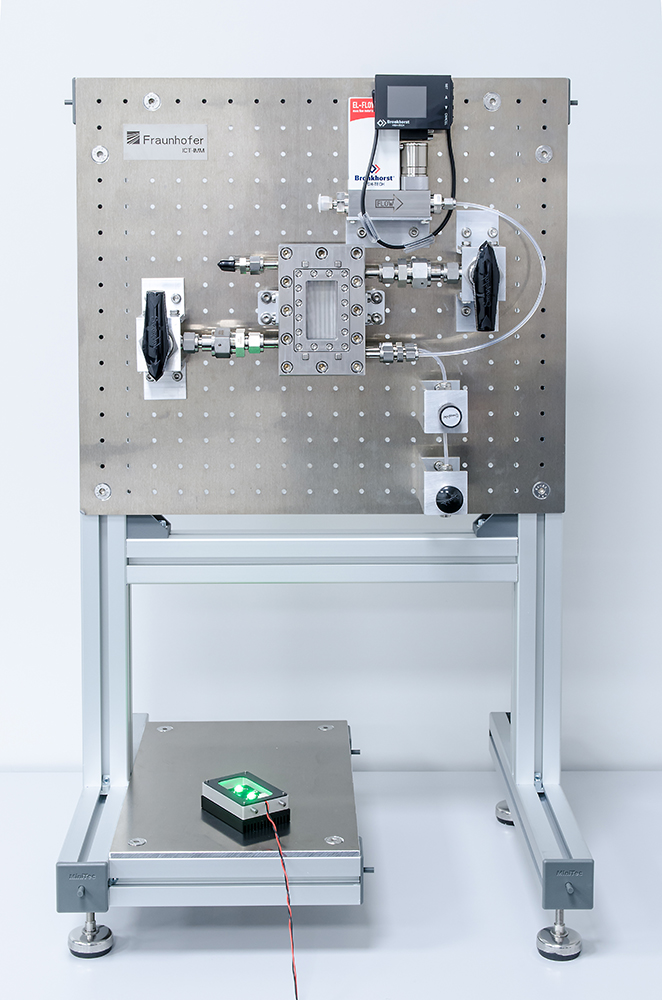

FFMR-STANDARD für Gas-Flüssig-Reaktionen
© Fraunhofer IMM
FFMR-STANDARD für Gas-Flüssig-Reaktionen

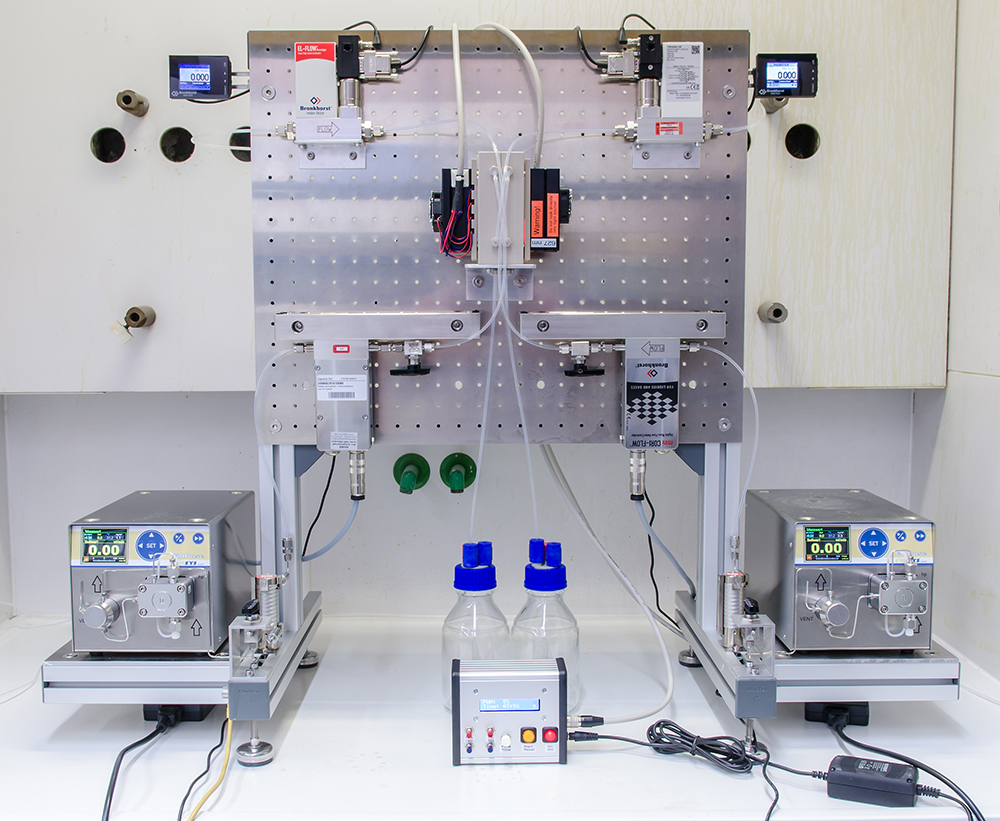

FFMR zur beidseitigen Bestrahlung eines Diamantkatalysators auf der Reaktionsplatte (CarbonCat Projekt)
© Fraunhofer IMM
FFMR zur beidseitigen Bestrahlung eines Diamantkatalysators auf der Reaktionsplatte (CarbonCat Projekt)

FFMR-basierte Laboranlagen

  • FFMR-STANDARD mit Thermostatanschlüssen und Gasmassedurchfluss-Kontrolleinheit für fotochemische Gas-Flüssig-Reaktionen.
  • Neuartiger FFMR zur beidseitigen Bestrahlung der Reaktionsplatte für die Aktivierung von CO2 mit einem Diamantkatalysator (Projekt CarbonCat).

Kapillar-Fotoreaktor für zeitintensive Fotoreaktionen mit einer Bestrahlungszeit von Minuten bis Stunden

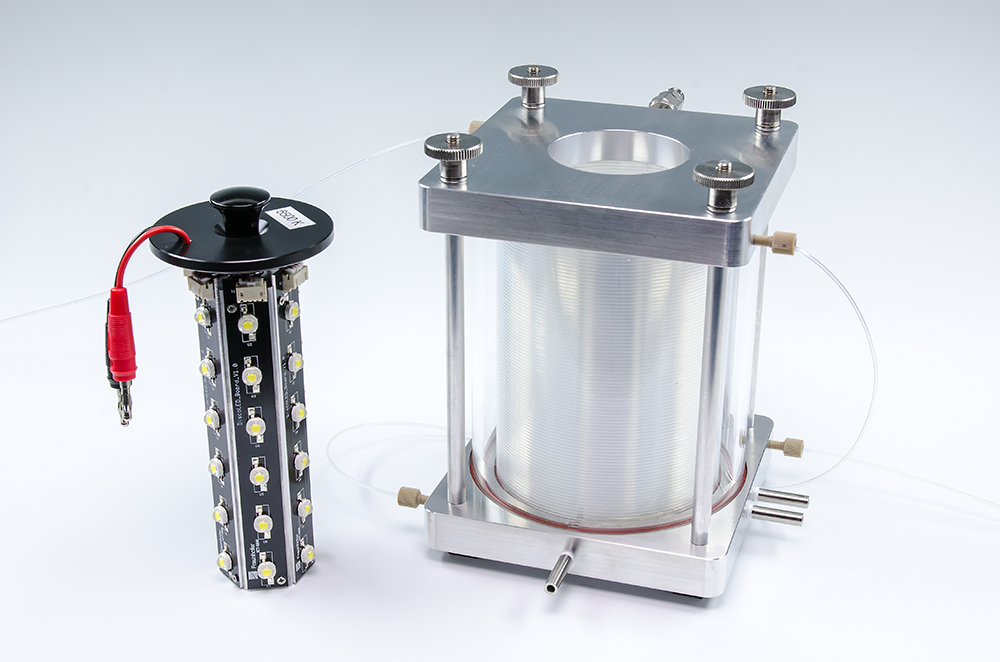

1/16”-Kapillarfotoreaktor mit ausgebautem LED-Array
© Fraunhofer IMM
1/16”-Kapillarfotoreaktor mit ausgebautem LED-Array

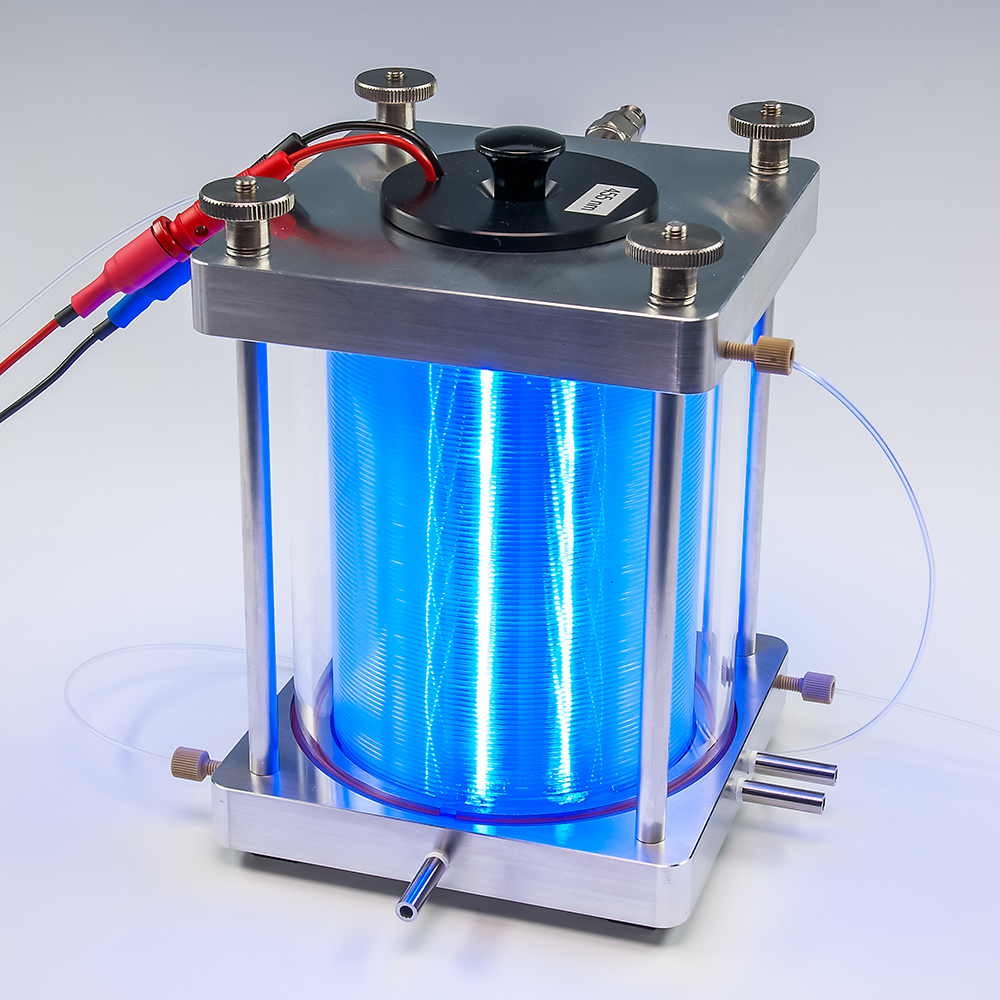

1/16”-Kapillarfotoreaktor mit eingeschaltetem LED-Array bei 460 nm
© Fraunhofer IMM
1/16”-Kapillarfotoreaktor mit eingeschaltetem LED-Array bei 460 nm

Laborreaktor DISCO

  • FEP-Kapillare, 1/8” oder 1/16” Innendurchmesser mit 30 ml oder 15 ml Kapillarinnenvolumen
  • 1-fache oder 2-fache Kapillarwicklung für Verdopplung des Reaktorvolumens oder Parallelisierung
  • Flussrate Flüssigkeit: 0,1 – 5 ml min-1
  • Flussrate Gas: 0,1 – 10 ml min-1
  • Temperaturmanagement der Kapillare über integrierten Wärmetauscher: -15 °C bis +90 °C
  • Max. Druck bei Raumtemperatur: 5 bar
  • LED-Array-Temperierung über getrennten Kühlkreislauf.
